裁皮机应用计划

裁皮机应用计划

一、概述

自动裁皮机用于各行各业的片材、卷材的支解与裁切。。。。。。。它不需要任何模具，，，，，，，通过系统软件的控制，，，，，，，直接对产品举行裁切。。。。。。。

只要在操作平台上设置响应的参数，，，，，，，CCD通过电脑传输指令给裁切机，，，，，，，裁皮机就凭证吸收的设计图稿举行裁切，，，，，，，自动化水平高，，，，，，，操作简朴。。。。。。。

二、系统要求

1、本文中所讲为双机头裁皮机，，，，，，，双机头裁皮机可以两个机头同时势情，，，，，，，互不影响。。。。。。？？？？？勺杂汕谢坏ァ⑺肥虑椋；；；；；

2、可选择切割全段产品，，，，，，，也可选择切割半段产品，，，，，，，还可选择在质料上绘制精准的图稿；；；；；；

3、可切割直线、圆弧。。。。。。；；；；；

4、可在产品上举行高速绘图，，，，，，，可打孔；；；；；；

5、CCD通过电脑传输响应的指令给裁切机，，，，，，，裁皮机凭证吸收的设计图稿举行快速裁切。。。。。。。

三、系统计划

2538997881403422224890

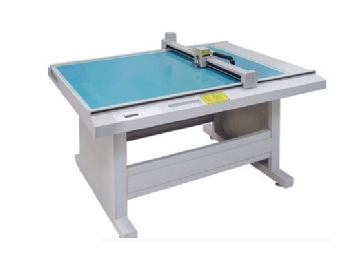

1、装备先容：

X轴：驱动横梁沿X轴；；；；；；

Y轴：驱动横梁沿Y轴；；；；；；

Z轴：驱动切割刀具Z轴；；；；；；

W轴：驱动切割刀具旋转，，，，，，，定位刀刃切割偏向；；；；；；

S轴：震惊切割刀具，，，，，，，驱动切割刀以18000rpm的速率旋转（速率不需要调理），，，，，，，并通过曲轴机构将切割刀具转换成上下震惊；；；；；；

H轴：钻孔机构，，，，，，，一台伺服电机驱动两套钻孔机构的钻具，，，，，，，凭证设定的速率旋转，，，，，，，同时两个气缸可以分别发动钻具上下运动（单向阀）；；；；；；

L轴：划线机构，，，，，，，用一个气缸驱动划线笔上下运动（单向阀），，，，，，，吸风区电磁阀：12个，，，，，，，系统凭证目今裁皮机的加工位置，，，，，，，当切割刀具位于吸风区邻近区域时，，，，，，，该点输出，，，，，，，

吸风区域爆发负压吸附工件；；；；；；

2、CCD图形通过电脑剖析成运动轨迹，，，，，，，再通过MODBUS通讯将运动轨迹发送给PLC；；；；；；

3、风门开启算法右图为风门区域漫衍图，，，，，，，按虚线部分将12个风门分为6个事情区，，，，，，，凭证轴的目今位置将与该事情区相连的4个风门翻开；；；；；；

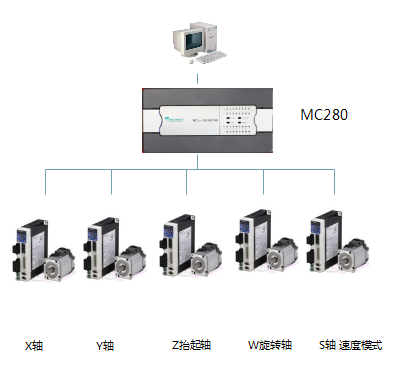

4、硬件系统计划如下图所示

2100566831403422224875

四、总结

1、MC280最多可控制8轴高速脉冲输出，，，，，，，可同时支持2组插补；；；；；；

2、完成一个图档重大只需几分钟,适合小批量生产，，，，，，，不需要专用刀模；；；；；；

3、定位准确度可达±0.05mm；；；；；；

4、切出来的产品效果等同于刀模成型产品,同时没有激光机打样造成的边沿烧焦征象；；；；；；

5、产品厚度可以抵达很厚，，，，，，，产品种类多。。。。。。。
